液体涡轮流量计全面解析：原理、技术参数、选型安装与维护指南

　　导语：在工业自动化与能源精细化管理快速推进的背景下，液体涡轮流量计凭借高精度、快速响应、宽量程比等卓越性能，已成为石油化工、水处理、食品医药等行业液体流量测量的核心仪表。本文将系统介绍液体涡轮流量计的工作原理、结构组成、技术参数、选型要点、安装规范、维护保养及技术发展趋势，为流量计量专业人员和采购决策者提供全面的技术参考。

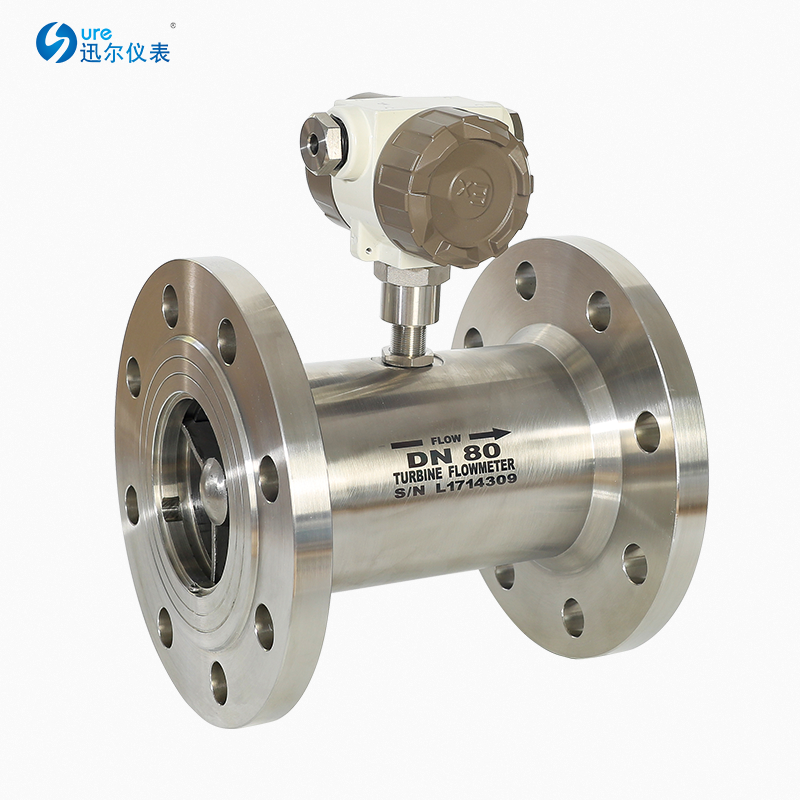

　　一、产品概述

　　液体涡轮流量计是一种速度式流量测量仪表，通过测量流体推动涡轮旋转的转速来计算体积流量，是叶轮式流量计的主要品种。它利用置于流体中的叶轮旋转角速度与流体流速成正比的关系，通过精确测量叶轮转速来反映流体的体积流量。

　　该产品吸取了国内外流量仪表先进技术，经优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏、安装维护方便等特点，广泛用于测量封闭管道中的低粘度、无杂质、无强烈腐蚀性液体。若与智能显示仪表配套使用，还可实现定量控制、超量报警、远程数据传输等功能，是流量计量和节能降耗的理想仪表。


　　二、工作原理

　　液体涡轮流量计的测量原理基于流体动能与机械旋转的转化关系。当被测液体流经传感器壳体时，流体冲击涡轮叶片产生驱动力矩，推动涡轮旋转。

　　由于叶片的导磁性，旋转的叶片周期性地切割由永久磁钢产生的磁力线，改变检测线圈中的磁通量。根据电磁感应原理，线圈两端感应出频率与叶片旋转频率相同的电脉冲信号。该信号经前置放大器放大、整形后，形成稳定的脉冲输出。

　　在一定的流量范围内，脉冲频率f与体积流量Q成正比关系，其数学表达式为：

　　Q=3600×f/k

　　式中，f为脉冲频率（Hz），k为仪表系数（1/m³），由出厂校验单给出。当流量低于传感器下限时，仪表系数会随着流量迅速变化；当流量超过上限时，则需特别注意防止气蚀现象的发生。


　　三、结构组成

　　液体涡轮流量计主要由以下核心部件组成：

　　壳体：直接与管道连接，承受被测介质的压力和温度，固定各部件并保护内部结构。常用材质为304不锈钢、316不锈钢、316L不锈钢。

　　导向架（导流器）：安装在涡轮上下游，以辐射形整流板对流体起导向作用，消除流体自旋，确保流体以稳定流态进入涡轮叶片。

　　涡轮（叶轮）：核心转动部件，通常由高导磁系数的不锈钢（如2Cr13）材料制成，叶轮芯上装有螺旋形叶片。叶片角度与流体方向匹配，流体作用于叶片使之旋转。

　　轴承：支撑涡轮轴，保证涡轮旋转顺畅，直接影响流量计的使用寿命和测量精度。常用类型包括球轴承、宝石轴承、陶瓷轴承和滑动轴承。

　　磁电感应转换器（信号检测器）：由永久磁钢和线圈组成，完成转速—电信号转换的关键部件。

　　前置放大器：对感应输出的微弱电信号进行整形和放大，提高抗干扰能力。

　　显示单元：可根据需要配置就地液晶显示屏，实时显示瞬时流量和累计总量。

　　根据安装方式和功能需求，传感器还可制成一体式（涡轮传感组件与放大器组装在一起）、双向式（可测量正反流量）和插入式（适用于大口径管道）等不同结构形式。


　　四、主要技术参数

　　液体涡轮流量计的技术参数因口径和型号而异，核心指标如下：

五、产品特点与优势

　　液体涡轮流量计的主要特点可概括为“高、宽、快、强”四个方面：

　　高精度、高重复性：精度可达±0.5%R，高精度型可达±0.2%R；短期重复性可达0.05%～0.2%。凭借优异的重复性，配合定期校准或在线校准可达到高的测量准确度，在贸易结算中备受青睐。

　　宽量程比：中大口径量程比可达1:20，小口径为1:10，可满足从微小流量到较大流量的多元测量需求。

　　快速响应：输出脉冲频率信号，原始脉冲频率范围可达10Hz～1.5KHz，信号分辨力强，适于动态流量测量。

　　抗干扰能力强：无零点漂移，输出脉冲信号抗干扰能力强，适合与PLC、DCS等计算机控制系统配合使用。

　　耐高压：传感器本体无需开孔，易制成高压型仪表，适用于高压工况下的精确计量。

　　结构紧凑：体积小、重量轻、安装维护方便，流通能力大。

　　多样化配置：可制成低温型、双向型、井下型、防爆型、卫生型等多种专用传感器，满足各类特殊应用需求。

　　插入式选项：可制成插入型，适用于大口径管道（可达DN2000）测量，压力损失小，价格低，可不断流取出，安装维护便捷。

 　　六、适用范围与限制

　　6.1适用范围

　　液体涡轮流量计适用于以下工况：

　　介质要求：无杂质、低粘度（通常要求工作温度下运动粘度低于5×10⁻⁶m²/s）、无强烈腐蚀性的液体，如清水、轻油、溶剂、酒精等。

　　行业应用：石油、化工、冶金、电力、水处理、食品饮料、医药生产、科研实验等领域。

　　典型场景：贸易结算计量、定量灌装控制、工艺过程流量监测、实验室流体标定等。

　　6.2测量限制与选型禁忌

　　❌不适用场景：

　　高粘度液体（如重油、蜂蜜、糖浆等）：高粘度会增大叶轮转动阻力，导致测量精度下降、线性范围变窄。当粘度超过50mPa·s时，测量误差会急剧增大，建议改用椭圆齿轮流量计。

　　含固体颗粒或纤维的液体（如污水、浆液）：颗粒物易造成叶轮卡滞甚至卡死，必须加装过滤器。

　　腐蚀性极强的介质（如强酸强碱）：需选用PTFE/聚四氟乙烯或聚丙烯等防腐材质。用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

　　含气液体：气体混入会严重影响涡轮旋转的稳定性，造成测量误差，应安装消气器。


　　七、选型指南

　　正确的选型是确保液体涡轮流量计长期稳定运行、精准测量的基础。选型时应综合考量以下维度：

　　7.1第一步：明确核心应用参数

　　介质特性：确认被测液体的名称、粘度（工作温度下的具体数值）、腐蚀性、清洁度。这是选型的首要关键要素。

　　流量范围：明确最小流量（Qmin）、常用流量（Qcom）和最大流量（Qmax）。确保常用流量落在仪表量程的30%～70%范围内为最佳。切勿仅凭管道口径确定流量计型号，这一点对精度和寿命至关重要。

　　工况条件：确认工作温度、工作压力、环境条件（户外/室内、防爆要求等）、管道走向（水平/垂直安装）。

　　性能要求：根据应用场景确定所需的精度等级（贸易结算通常要求±0.5%或更高；过程控制可能±1%即可）、输出信号类型（脉冲、4-20mA、HART、Modbus）、供电方式（外供电源或电池供电）、是否需要现场表头显示。

　　7.2第二步：关键选型考量

　　材质选择：壳体常用304/316不锈钢，腐蚀性介质需选316L不锈钢或哈氏合金。叶轮通常为316L不锈钢，特殊要求可用碳化钨涂层等耐磨材料。

　　轴承选择：轴承是流量计的“心脏”和主要易损件。清洁低粘度流体宜选球轴承；中等清洁度、有一定润滑性的流体可选宝石轴承/陶瓷轴承；含少量颗的流体可选滑动轴承（耐磨但精度略低）。

　　粘度适应性评估：低粘度流体（清水、轻油）是涡轮流量计的理想应用领域。中高粘度流体需参考制造商提供的“粘度-流量范围”曲线，通常需选择更大口径或考虑其他流量计类型。

　　安装要求：确认现场是否满足前后直管段要求（通常前10D、后5D），是否便于加装过滤器和旁路。

　　7.3介质分类选型

八、安装规范

　　正确的安装是保障涡轮流量计测量精度的前提条件。安装时应严格遵循以下要求：

　　1、流向与安装方位：流量计可水平或垂直安装。垂直安装时流体流动方向必须自下而上。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致。水平安装时管道不应有明显倾斜（一般在5°以内）。

　　2、满管条件：液体必须充满管道，不得有气泡。流量计不应安装在水平管线的较高点，以避免气体聚集。

　　3、直管段要求：为保证流体充分发展稳流，传感器上游端至少应有10倍公称通径（10D）长度的直管段，下游端应不少于5倍公称通径（5D）的直管段。上游直管段越长对精度越有利。

　　4、过滤与消气：当流体中含有固体杂质时，应在传感器上游侧安装过滤器（网目20～60目，口径小则目数多）。当流体中混有游离气体或测量易气化液体时，应安装空气分离器（消气器）。过滤器的安装位置应便于过滤网的拆装。

　　5、抗干扰措施：传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施。

　　6、防护与密封：传感器露天安装时，应做好放大器及表头的防水防雨淋措施。连接密封用垫圈不得凸入管道内腔。

　　7、旁通与阀门设置：为检修时不中断流体输送，建议在传感器安装处设置旁通管道。流量调节阀门应安装在下游侧，避免空管状态下受高速流体冲击。

　　8、管道清洁：新铺设管道应先接入一段短管代替传感器，待“扫线”工作完毕、确认管道清扫干净后，再正式接入传感器。


　　九、维护保养与校准

　　科学的维护能显著提升涡轮流量计的长期稳定性和使用寿命。以下是关键维护要点：

　　9.1日常保养

　　涡轮流量计是精密仪表，维护工作远不止表面清洁。维护人员应定期检查流量计前后直管段安装是否符合要求，确保流体充满管道，避免气泡或杂质干扰涡轮旋转。

　　轴承作为核心易损件，需按厂家要求定期加注专用润滑油（一般每6～12个月一次）。润滑剂用量须严格控制——过多或过少都会影响涡轮灵敏度和寿命。在高温或腐蚀性介质环境下，需相应缩短润滑周期。

　　此外，过滤器应定期清洗（每月或视脏污程度）。过滤器堵塞可通过入口和出口处压力表读数差来判别。

　　9.2定期校准

　　涡轮流量计的精度并非一成不变。随着机械磨损、流体腐蚀或介质特性改变，仪表系数会发生缓慢变化。定期将流量计送至具备资质的实验室进行实流校准，是确保测量数据可信度的“生命线”。

　　校准周期建议：工业计量场景每年校准1次，食品医药行业每半年校准1次。到期无论数据是否正常，都应校验精度。根据JJG1037—2008《涡轮流量计检定规程》要求，法定检定周期为2年，但实际使用中应根据工况适当缩短。

　　9.3故障诊断

　　当流量计出现示值波动、精度下降或完全无信号时，专业的故障诊断至关重要。读数不稳定可能源于流体中存在气体或固态颗粒，也可能因轴承磨损导致涡轮转动不匀。精度超差则可能与仪表系数漂移、整流器损坏或流体物性变化有关。

　　判断是否需维护时，可通过运行数据异常（测量值频繁波动、累计量偏差超标、信号输出漂移）、设备状态（叶轮转动不畅、壳体异响、密封渗漏）和周期标准三个维度进行系统排查。


　　十、技术发展趋势

　　在工业互联网和物联网技术快速发展的背景下，液体涡轮流量计正从“被动测量的精密机械”向“主动感知的智能终端”深刻演进。

　　智能化功能下沉普及：越来越多国产涡轮流量计集成温度/压力补偿、RS485/MODBUS通信、低功耗蓝牙甚至NB-IoT远程传输能力，支持数据上云与边缘诊断，满足智慧工厂对设备状态可感知、可预测的需求。

　　材料与结构优化：传统铝制叶轮逐步被不锈钢或钛合金替代，轴承系统广泛采用碳化硅、氧化锆陶瓷等耐磨材料，显著延长了仪表在含微颗粒或长期连续运行工况下的使用寿命。

　　通信协议生态：现代智能涡轮流量计有线支持HART/Modbus，无线兼容NB-IoT/LoRaWAN，通过OPCUA实现IT-OT无缝融合，成为工业4.0时代流体监测的智慧节点。


　　结语

　　液体涡轮流量计凭借高精度、宽量程比和快速响应等核心优势，已成为液体流量测量领域不可或缺的主力仪表。从工作原理到结构组成，从技术参数到选型安装，全面了解和正确使用这一仪表，将有助于企业在工业自动化与精细化管理的道路上实现精准计量与降本增效。

　　如需获取更专业的技术支持或产品选型建议，欢迎联系液体涡轮流量计技术团队。我们提供从现场勘查到安装调试的全流程服务，确保您的流量测量系统长期稳定、精准可靠。
