燃气管道流量计选型、工作原理与安装配置全解析

　　在城市管网、工业厂区、商业配套等燃气输送场景中，流量计量是燃气输送、能耗核算、安全管控、贸易结算的核心环节。燃气管道流量计作为专用计量设备，凭借适配燃气介质特性、计量精度高、运行稳定等优势，被广泛应用于天然气、人工煤气、液化石油气等各类燃气管道系统。本文结合行业应用经验，详细介绍燃气管道流量计的主流工作原理、现场安装规范以及管道前后配套标准配置，为工程选型、现场施工与日常运维提供技术参考。


　　一、燃气管道流量计主流工作原理

　　结合燃气低粘度、可压缩、易燃易爆的介质特点，目前管道燃气系统中常用流量计主要分为差压式、速度式、容积式三大类，不同品类原理不同，适用工况也存在明显差异。

　　（一）差压式燃气流量计

　　该类型是工业燃气管道应用广泛的品类，核心原理基于伯努利流体力学方程。当燃气流经管道内的节流装置时，流通截面突然收缩，流体流速增大、静压降低，在节流件前后形成稳定压差。压差大小与燃气流量呈固定函数关系，通过高精度差压传感器采集压差信号，结合介质温度、压力补偿模块，修正燃气可压缩性带来的计量误差，最终换算出瞬时流量与累计流量。

　　常见细分产品包括孔板流量计、喷嘴流量计、文丘里流量计，整体结构简单、耐高压、抗杂质干扰，适配大口径长输燃气主管网。

　　（二）速度式燃气流量计

　　速度式流量计通过检测燃气在管道内的流动速度计算流量，管道流通面积固定，流量=流速×截面积。

　　1、涡轮燃气流量计：燃气气流冲击管道内涡轮叶片旋转，叶片转速与流体流速成正比，磁电感应组件捕捉转动脉冲信号，转换为流量数据。仪表响应速度快、计量精度高，多用于工商业中小口径燃气管道。

　　2、涡街流量计：管道内设置专用漩涡发生体，燃气流过时会交替产生规则漩涡，漩涡分离频率与流速线性相关。设备无机械转动部件，磨损小、使用寿命长，适配中低压燃气管道。

　　3、超声燃气流量计：利用超声波在流动燃气中的传播时差、频差原理计算流速，非接触式测量，无压力损失，可应用于大口径、低压燃气管网以及对压损要求严苛的场景。

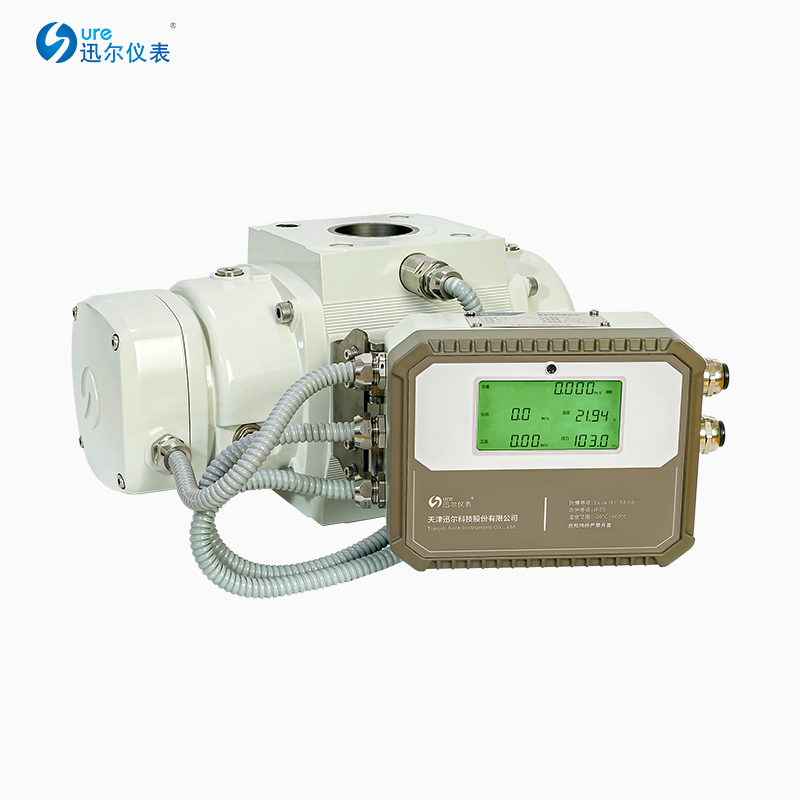

　　（三）容积式燃气流量计

　　也被称作定体积流量计，多用于民用、商用燃气精准贸易结算。设备内部设有计量腔体，燃气进入腔体后推动转动部件，将流体分割为固定体积的单元逐一排出。通过统计腔体排出次数，累计得到总流量。该类型计量精度不受流态影响，低流速下依旧保持稳定计量，家用燃气表、商用小流量燃气表均采用此类原理。


　　二、燃气管道流量计安装通用规范

　　燃气属于易燃易爆危险介质，流量计安装不仅要满足计量精度要求，更需严格遵守燃气安全规范、消防规范与管道施工标准，从安装位置、环境、姿态、安全防护等方面把控细节。

　　（一）安装环境要求

　　1、优先选择通风良好、无积水、无腐蚀性气体的区域，远离明火、高温设备、强电磁干扰源（变频器、大型电机、高压线等），避免电磁信号影响仪表数据采集。

　　2、室外安装需配备防雨、防晒、防冻防护装置，严寒地区必须加装伴热保温设施，防止燃气冷凝、仪表内部元器件冻损；地下管廊安装时，需保证空间便于后期检修、读数与拆换。

　　3、严禁将流量计安装在密闭无通风的狭小空间，防止燃气泄漏积聚引发安全隐患。

　　（二）安装姿态与方向

　　1、除产品特殊标注外，主流燃气流量计优先水平安装；垂直管道安装时，需保证燃气自下而上流动，避免管内杂质、冷凝液滞留于仪表内部，造成部件卡阻、磨损。

　　2、仪表本体标注有流体流向箭头，安装时必须与管道燃气实际流向保持一致，反向安装会直接导致计量失效、设备损坏。

　　3、仪表需保证水平、垂直无倾斜，固定牢固，避免管道振动传递至仪表，造成数据漂移、机械部件松动。

　　（三）安全与电气安装规范

　　1、燃气区域所有流量计及配套电气部件，必须选用对应防爆等级产品，严格按照防爆施工标准接线，线缆采用防爆穿线管密封处理，接线盒保持密封完好。

　　2、整套设备可靠接地，接地电阻符合燃气防爆系统要求，消除静电积聚风险。

　　3、仪表供电线路独立布设，不与动力线路同管敷设，降低线路故障概率。

　　（四）施工基础要求

　　管道焊接、切割作业时，务必做好防火、防爆措施，提前切断气源、置换管道内残留燃气。安装完成后，分段进行气密性试验，确认无泄漏后方可投入使用。


　　三、流量计前后管道标准配置与直管段要求

　　流体流态是决定燃气流量计计量精度的关键，管道弯头、三通、阀门、变径等管件会造成气流紊流、涡流，因此前后直管段与配套管件是标配设计，也是工程施工的重点。

　　（一）前后直管段标准要求

　　不同类型流量计对直管段长度要求略有区别，行业通用标准如下：

　　1、差压式流量计（孔板、文丘里）：上游直管段不小于10倍管道公称直径（10D），下游直管段不小于5倍管道公称直径（5D）；若上游存在弯头、阀门、异径管等扰动管件，需加长至15D~20D。

　　2、涡轮、涡街流量计：上游直管段不小于10D，下游直管段不小于3D；紧邻上游有闸阀、球阀等节流阀门时，上游直管段需延长至15D以上。

　　3、超声流量计：对流态敏感度较高，上游直管段建议不小于15D，下游不小于5D，复杂管路工况下进一步加长。

　　4、容积式流量计：受流态影响较小，上下游保留2D~3D短直管段即可，重点保证介质平稳进入腔体。

　　补充说明：直管段范围内，管道内径需与流量计通径保持一致，不得出现变径、偏心、错口等问题。

　　（二）流量计上游（前端）标准配套配置

　　按照燃气管道工艺流程，从气源侧至流量计本体，依次标配管件与辅助设备：

　　1、切断阀门：选全通径球阀、闸阀，设置在最前端，用于检修、拆换仪表时切断气源，禁止使用节流型阀门。

　　2、过滤器：燃气管道必须加装燃气专用过滤器，内置滤网可拦截粉尘、铁锈、焊渣、凝油等杂质，防止杂质进入流量计造成叶轮卡滞、节流件堵塞、内部磨损。滤网精度根据燃气洁净程度选型，长输主管网选用粗滤网，工商业支管选用细密滤网。

　　3、整流器（可选）：当现场管路复杂、上游弯头密集、直管段长度不足时，加装流体整流器，紊乱气流恢复为平稳直流，弥补直管段缺陷，保障计量精度。

　　4、温度、压力检测口：在流量计上游平稳管段设置测温、测压接口，用于实时采集介质参数，配合仪表完成温压补偿，修正燃气压缩带来的计量误差。

　　（三）流量计下游（后端）标准配套配置

　　流量计至后端管道的标配组件以稳压、安全、运维为主：

　　1、稳压/阻尼装置（按需配置）：针对燃气压力波动大、用气负荷频繁变化的工况，加装稳压阀、阻尼器，稳定管道气流，避免流量剧烈波动影响仪表稳定性。

　　2、止回阀：中高压燃气管道、分支管网建议加装止回阀，防止燃气倒流、管网压力倒灌损坏流量计内部结构。

　　3、后端切断阀：部分重要计量点位在流量计下游增设阀门，形成双阀管控，提升检修与应急处置灵活性。

　　4、排污口：低洼管段、燃气含微量凝液的管道，在下游低位设置排污阀与排污口，定期排放积液与杂质。

　　（四）旁路管道配置（重点工况）

　　1、对于不间断供气的主干管网、工业生产专线、民生保障燃气管道，必须设计旁路管道：

　　2、旁路管道与主管道并联，旁路设置独立切断阀。

　　3、正常运行时，旁路阀门关闭，燃气走主路经流量计计量；仪表检修、校准、故障更换时，关闭主路前后阀门，打开旁路阀门，实现不停气作业，保障供气连续性。

　　旁路管径可略小于主管道，但需满足低供气负荷要求。


　　四、日常使用与运维小贴士

　　1、定期检查过滤器压差，压差过高说明滤网堵塞，及时拆卸清洗，避免管路憋压、流量不足。

　　2、每日观察仪表示数、压力、温度数据，发现数据跳变、无流量、泄漏等异常，立即切断气源排查故障。

　　3、按照当地计量法规，定期对流量计进行送检、校准，保证计量数据合规、精准。

　　4、长期停运管道，需排空仪表及管道内残留燃气，做好密封与防护，防止锈蚀、杂物进入。


　　结语

　　燃气管道流量计的稳定运行与精准计量，依托于合理的原理选型、规范的现场安装以及完整的管道配套设计。结合管网压力、管径、介质类型、供气连续性等实际工况匹配产品，并严格执行直管段、管件布局、防爆安全等行业标准，既能充分发挥设备性能，延长使用寿命，也能从源头规避燃气安全风险，满足燃气输送、贸易结算、能耗管理等多重使用需求。
