在线超声波流量计安装指南：管段选择、探头定位、信号调试一步到位

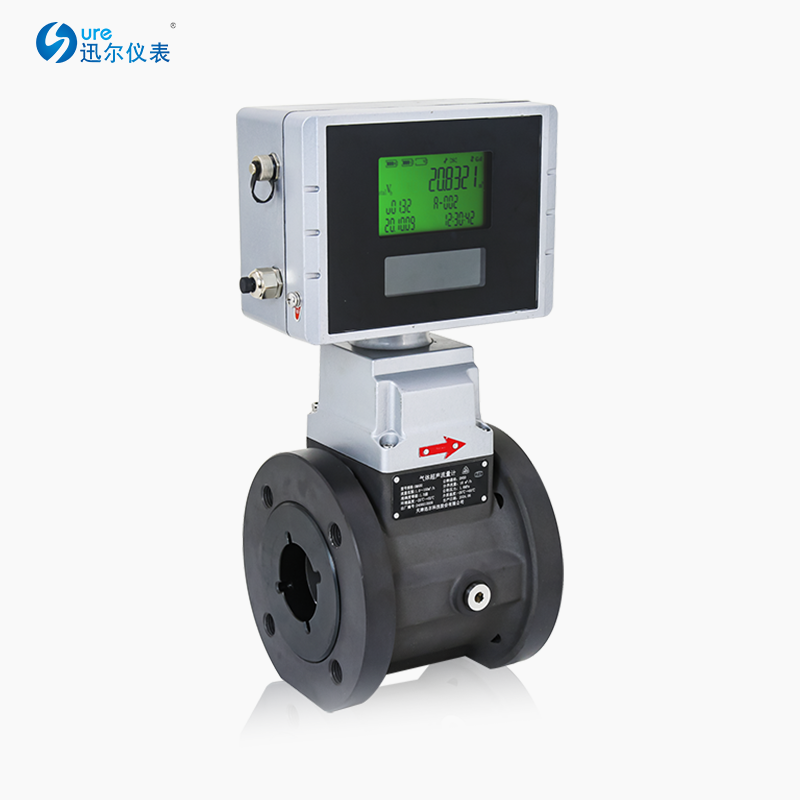

　　在线超声波流量计作为流体测量的核心设备，其安装质量直接决定测量精度与长期稳定性。安装过程中，管段选择、探头定位及信号调试是三大关键环节，需遵循技术规范与实操要点，确保“一次安装，精准运行”。本文以专业视角解析安装全流程，为工程人员提供标准化操作指南。


　　一、管段选择：奠定测量基础

　　1.直管段要求：为消除流体扰动，流量计上下游需配置足够长度的直管段。通常要求上游≥10D（管径倍数）、下游≥5D，若存在弯头、阀门等干扰件，需按规范延长。管道材质应均匀，内壁光滑无结垢，避免信号衰减。

　　2.避开干扰源：远离变频器、强磁场设备及泵出口，防止电磁干扰或流体脉动影响测量。优先选择水平管段，若必须垂直安装，需确保流体满管且流向自下而上。

　　3.管径验证：实测管径与壁厚，避免与设计值偏差。使用超声波测厚仪多点检测壁厚，确保数据准确输入流量计参数。

　　二、探头定位：精准安装的核心

　　1.安装方式选择：

　　①V法：适用于DN15~300mm管道，信号路径短，安装便捷。

　　②Z法：管径≥300mm或信号较弱时采用，增强信号穿透力。

　　③N法（反射法）：仅用于小管径且内壁严重结垢场景，慎用。

　　2.定位步骤：

　　①确定流体流向，标记上游安装点A。

　　②按计算距离定位下游点B，确保AB间距精确。

　　③以A、B点为中心，打磨管道表面至露出金属光泽，范围大于探头接触面积。

　　④均匀涂抹耦合剂，紧贴探头于打磨区，钢带固定并紧固至信号稳定。

　　3.信号质量检查：通过主机查看信号强度（≥80%）与传输比（0.95~1.05），微调探头角度或间距直至达标。

　　三、信号调试：参数校准与验证

　　1.参数输入：在线超声波流量计菜单中输入实测管径、壁厚、材质、衬里类型及流体属性，确保计算模型匹配。

　　2.零点校准：在静止流体状态下进行零点修正，消除系统偏移。

　　3.动态测试：启动流体，逐步调整流量，观测瞬时与累积值稳定性。若信号波动大，可检查：

　　①探头是否松动或耦合剂老化；

　　②管道是否存在气穴或杂质；

　　③安装间距是否符合计算值。

　　4.数据记录：保存调试参数与信号报告，为后续维护提供依据。

　　总结：安装规范与长期保障

　　在线超声波流量计的成功安装需遵循“事前规划-精准施工-动态验证”原则：

　　1.事前：依据现场工况设计安装方案，复核管道参数；

　　2.施工中：严格打磨、定位与紧固，避免人为误差；

　　3.调试后：建立定期巡检制度，检查探头状态与信号质量。

　　避开“重设备轻安装”的误区，规范操作方能释放在线超声波流量计的高精度、免维护优势，为工业计量提供可靠数据支撑。
